近日，經中國地質學會非開挖技術專業委員會專家組投票，德威土行孫DDW-3515AT型岩石水平定向鑽機被評爲2019年度唯一的非開挖優秀産品獎。

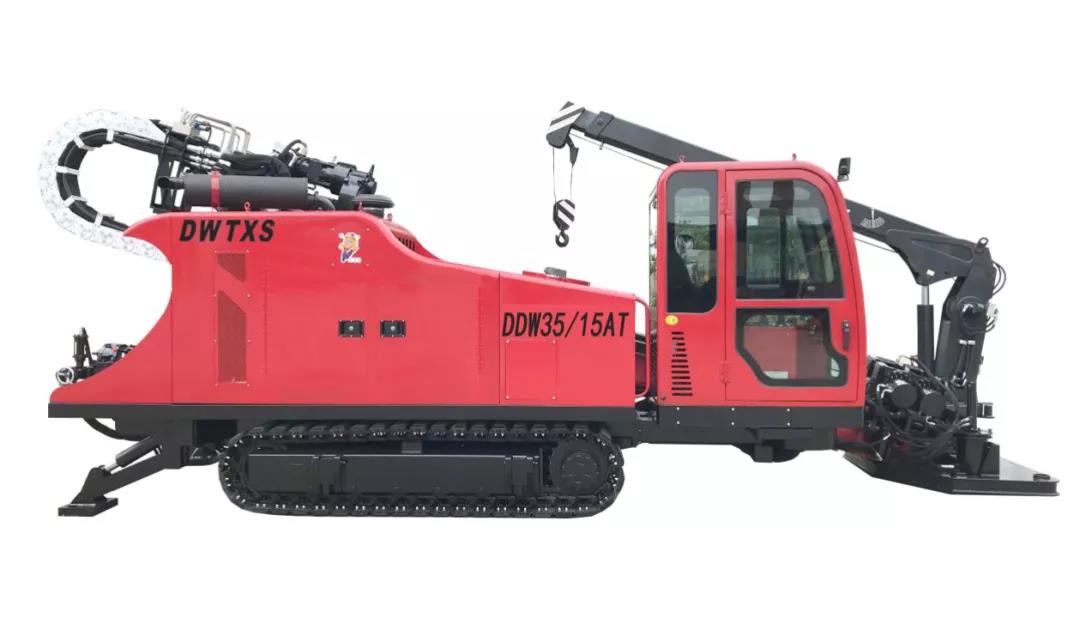

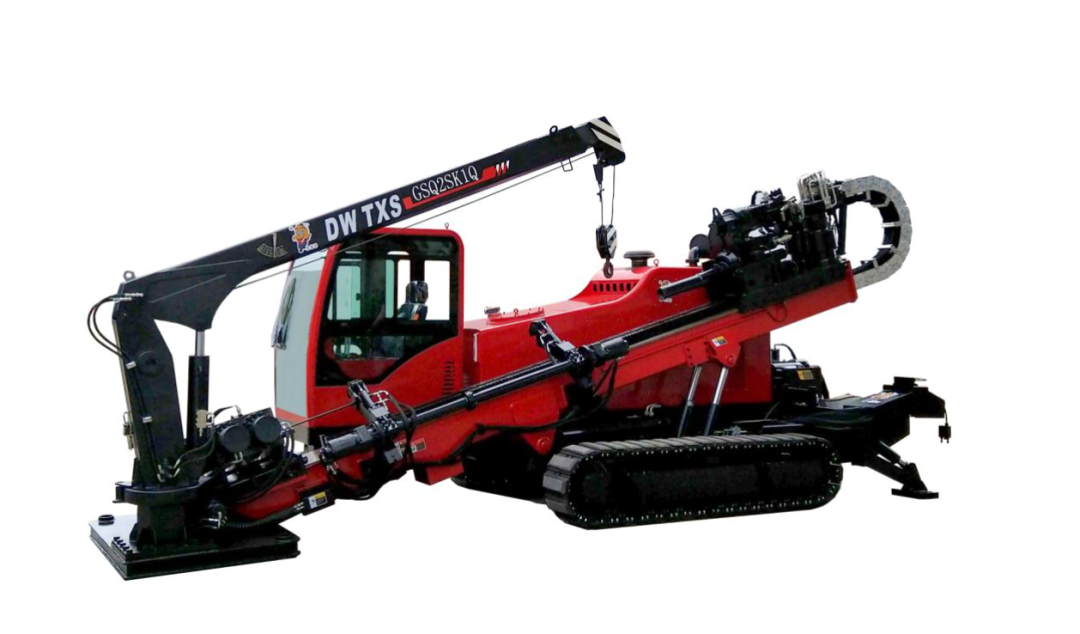

DDW-3515AT型岩石水平定向鑽機
Rock Master岩石大師
DDW-3515AT型鑽機是一款全地形（All Terrain）水平定向鑽機，可在硬土、岩石等多種複雜地層中高效作業。雙驅動動力頭技術及AT控制系統獲得美國溝神Ditch Witch®公司專利授權，技術先進性和成熟度已經得到充分的施工驗證。
雙驅動動力頭采用原裝進口高速旋轉馬達及減速機，配合特制雙壁鑽杆使用。内鑽杆在導向鑽孔作業時作爲機械傳動軸，傳遞機械扭矩驅動岩石馬達及牙輪鑽頭；外鑽杆在導向鑽孔作業時負責鑽頭頂進及角度控制，在擴孔過程中外鑽杆同時傳遞旋轉擴孔扭矩。
DDW-3515AT型鑽機選用康明斯154kW三階段電噴增壓發動機提供動力，可旋轉全封閉空調駕駛室，PLC控制系統，多功能集成操作手柄，令操作簡單舒适。整機标配翻轉機械手裝置、2T随車吊、350L機載泥漿泵，配置豐富，可有效降低工作強度提高施工效率，減小作業面積。
AT鑽機性能特點
● DDW-3515AT型鑽機适用于硬度100Mpa以内的岩石定向穿越施工，可參考穿越距離450米，可參考擴孔孔徑不大于φ700mm；● 施工範圍内，導向施工效率爲傳統泥漿馬達施工效率3-5倍，典型施工案例驗證50Mpa岩石硬度每小時導向鑽進15-20米；● 岩石鑽機在導向施工中，無需大量泥漿液驅動泥漿馬達，水和泥漿粉的用量僅爲傳統岩石施工方案的十分之一，同時更少的泥漿需要清理，減少對環境的影響；● 選擇專業的岩石水平定向鑽機應對複雜地層，可使施工效率大幅提升，施工成本大幅下降。● 動力站配備康明斯154kW三階段電噴增壓發動機，清潔高效，符合國家第三階段排放标準的要求；● 美國溝神Ditch Witch®公司專利授權的雙驅動動力頭技術是業界領先的雙壁鑽進系統，内外鑽杆的輸出轉速高、扭矩大、抗沖擊能力強，從而保證了硬岩條件下出色的鑽進能力和效率；● 内、外鑽杆旋轉轉速采用無級調速控制，可适應不同的地質情況作業的要求；● 重型齒輪和齒條驅動動力頭小車給進-回拖動作，兩檔速度可調，精準比例控制；● 液壓系統設計，回轉采用閉式液壓系統，給進-回拖采用PLC匹配恒功率比例電控及負荷敏感系統，并設置了比例調壓功能。● 全封閉空調駕駛室設計，配備減震座椅，增加了縱向腿部空間，充分考慮鑽機操作人員長時間工作的舒适性；● 可旋轉駕駛室爲操作人員提供更好的視野，可視範圍包括入土點、夾鉗、機械手、動力頭等所有關鍵點；● 斜置式夾鉗，面向操作人員，便于觀察夾鉗工作狀況；● 主要動作采用複合多功能手柄控制，操作簡單、舒适、高效。● 标配半自動鑽杆裝卸機械手（可選配全自動機械手），配套2 噸吊車，爲施工現場提供更多便利，降低勞動強度；● 四連杆擺臂起塔機構确保鑽機在較大鑽進角度時履帶不離開地面，從而有效地保證了鑽機在鑽進和回拖過程中的穩定性；● 夾鉗彈簧緩沖裝置避免人爲操作失誤損壞鑽杆絲扣或夾鉗；● 有線電控履帶行走，帶手動應急操作功能，鑽機移動時視野開闊、操控安全；● 最大限度地縮短了鑽杆入鑽距離，增加了對鑽杆的支撐，減少鑽具和易損件的磨損，減小作業面積。● 配套使用特制雙壁鑽杆，内鑽杆采用六方套設計，配合鑽機動力頭自動抖動功能，易于裝卸，比傳統雙扣型雙壁鑽杆裝卸節省成倍的時間；● 原裝進口岩石馬達，采用高承載軸承，增加了使用壽命和可靠性，最大限度地減少了維護工作量。

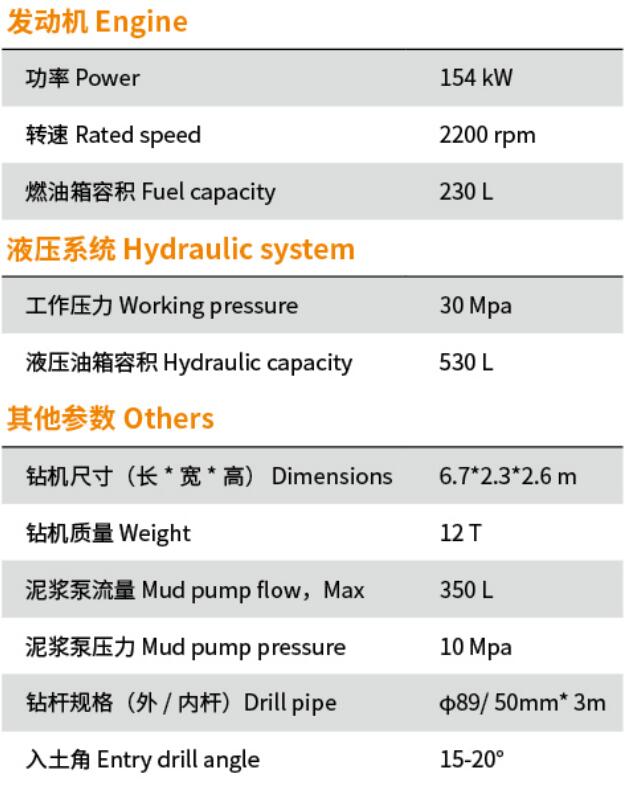

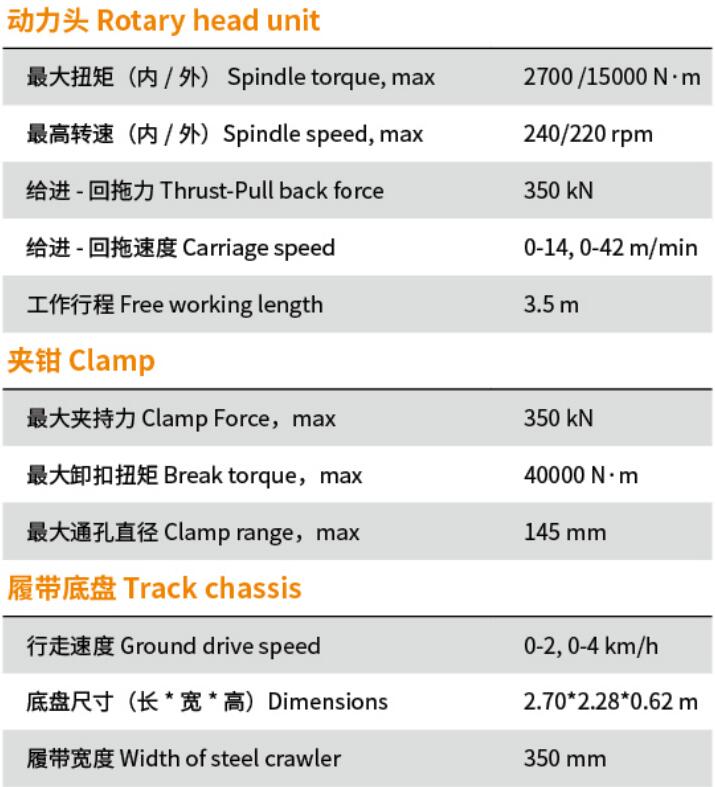

AT鑽機技術參數
AT鑽機産品應用

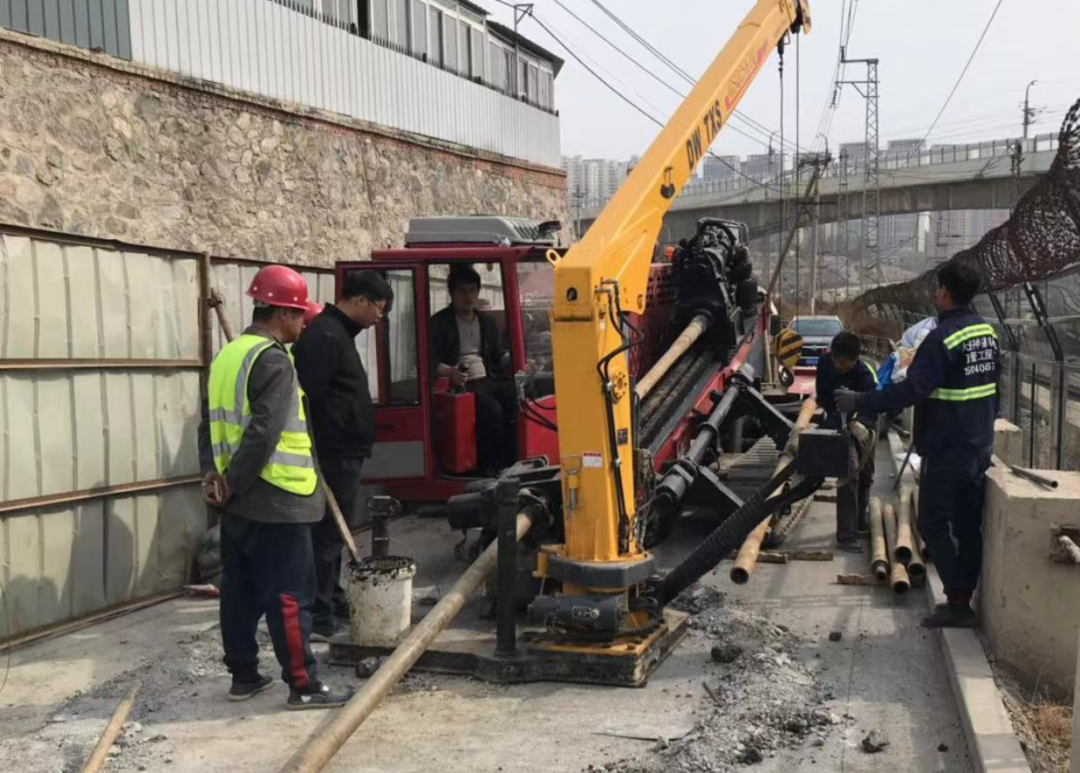

AT鑽機在浙江金華

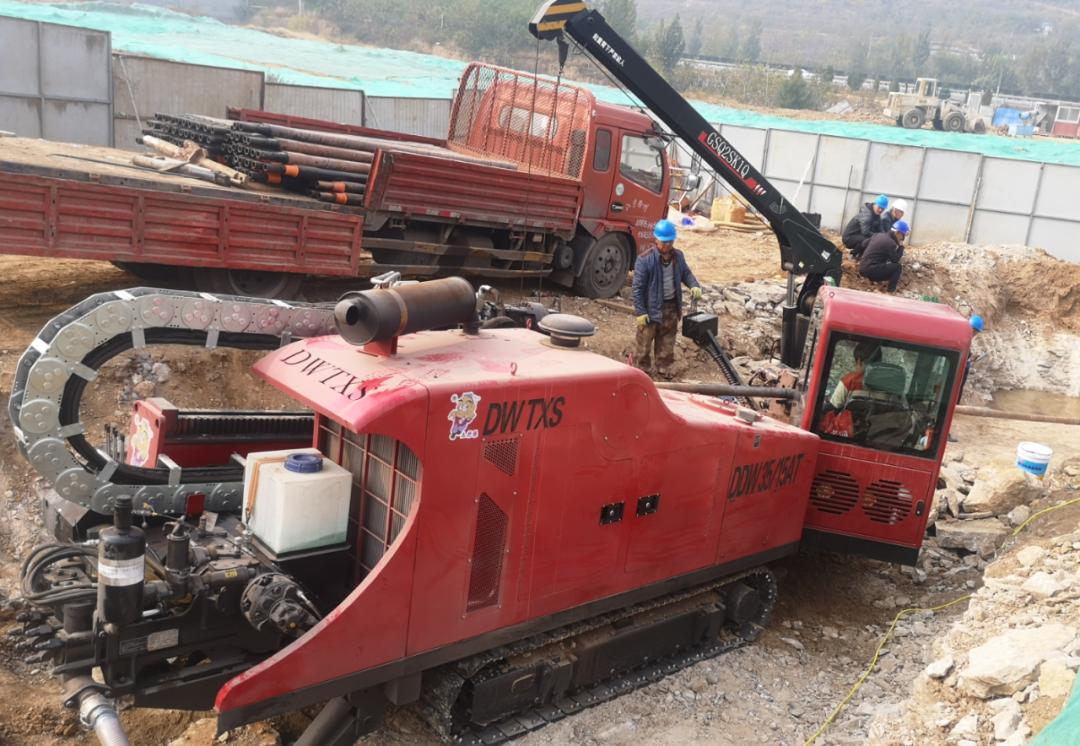

AT鑽機在遼甯大連
AT鑽機在山東濟南

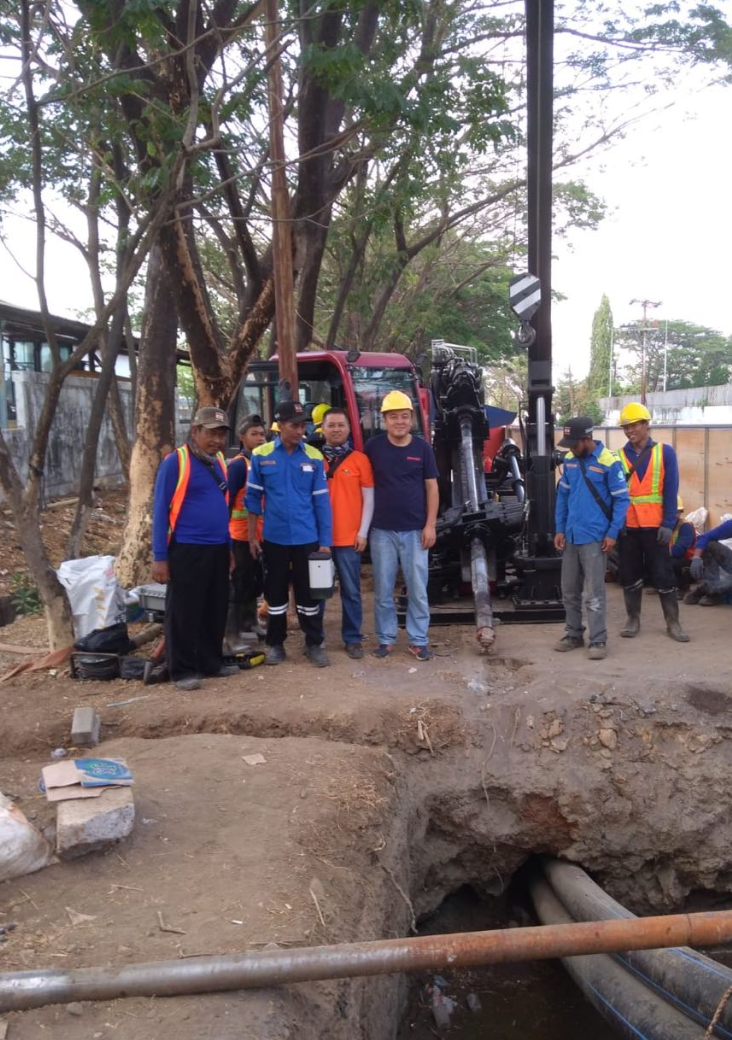

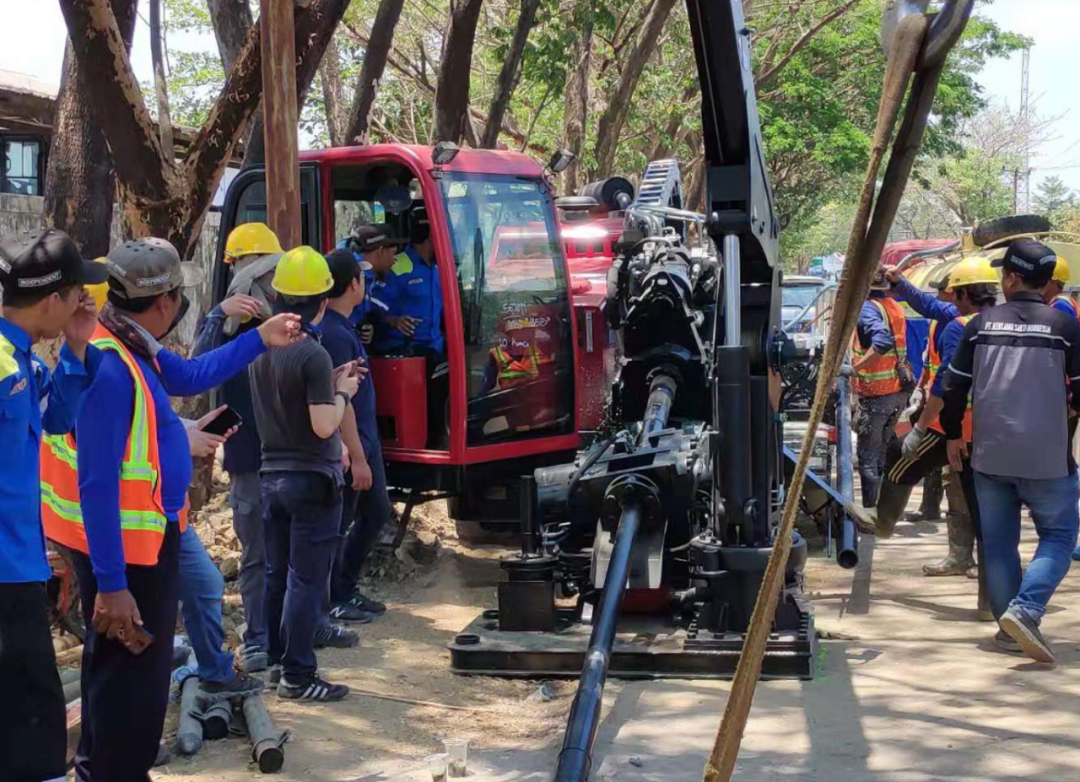

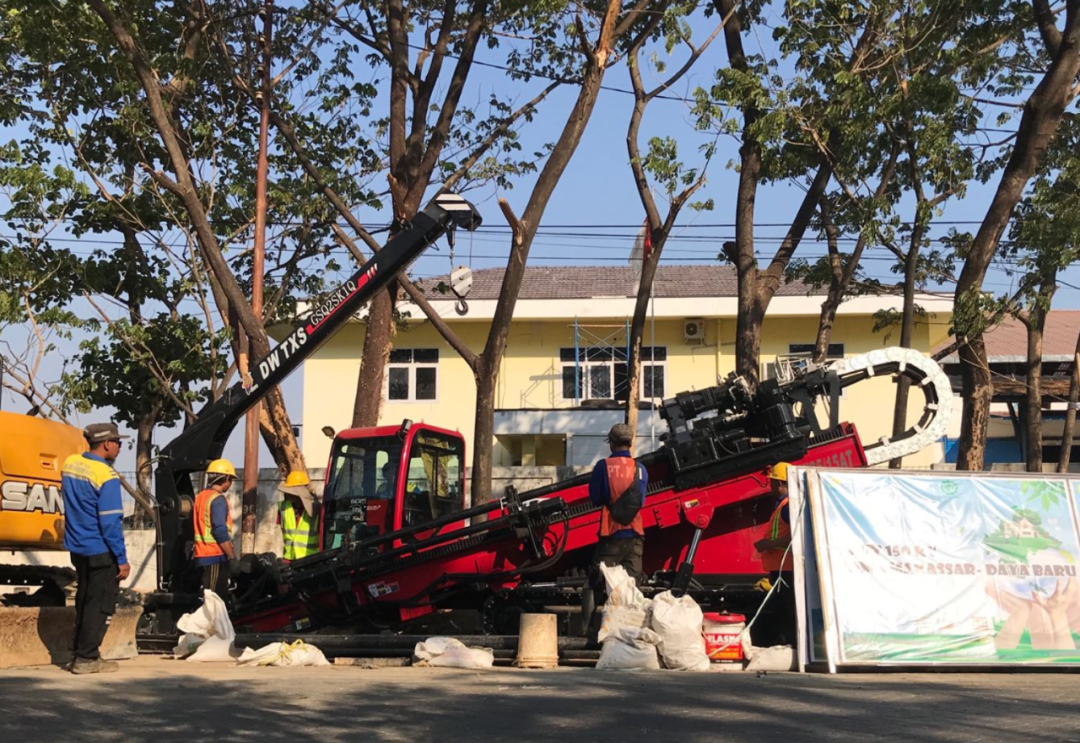

AT鑽機在印尼
不要讓石頭這樣的小事阻礙您前進的腳步，
德威土行孫岩石大師助您無“堅”不穿！
